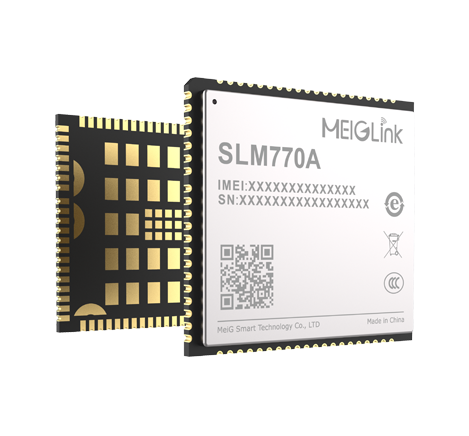

SLM770A是尊龙凯时最新推出的⼀款LTE Cat.4⽆线通信模组，最⼤⽀持下⾏速率150Mbps及上⾏速率50Mbps。同时向下兼容现有的3G和2G⽹络，以确保即使在偏远地区也可以进⾏⽹络通信。
SLM770A模组基于ASR1803平台开发，和尊龙凯时主⼒产品SLM750/SLM790/SLM320模组在封装上相互兼容。
SLM770A模组⽀持分集接收和MIMO技术，优化数据传输的速度并提⾼通讯质量。⽀持NCM/PPP/ECM/TCP/UDP/DTSL/HTTP(s)/FTP/MQTT等多种拨号⽅式及内置⽹络协议。集成了UART/I2C/PCM/SPI/SDIO等丰富的硬件接⼝。⼴泛应⽤于⼯业路由、安防监控、CPE、⻋载DVR、共享等领域。
主要优势：
● 覆盖LTE-FDD/LTE-TDD/WCDMA/EDGE/GPRS/GSM网络
● ⽀持TCP/UDP/DTLS/HTTP(s)/FTP/MQTT等内置协议栈功能
● 支持多种语音编码(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE
● 支持高速USB2.0接口
● 常用LCC封装接口，通用性强、方便用户把传统行业的产品快速接入网络
| 基本属性： | |
| 产品型号： | SLM770A模组 |

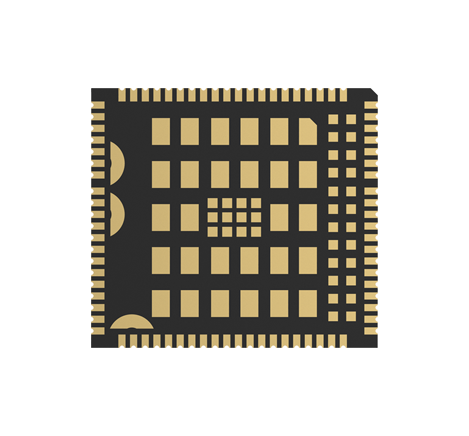

| 封装： | LCC +LGA (144pin） |
| 尺寸(mm)： | 32.0×29.0×2.4mm |
| 重量： | < 6g |
| 模组速率： | |
| LTE-FDD (Cat.4)： | Max 150Mbps(DL)/50Mbps(UL) |
| LTE-TDD (Cat.4)： | Max 130Mbps(DL)/35Mbps(UL) |
| DC-HSPA+： | Max 42Mbps(DL)/5.76Mbps(UL) |
| WCDMA： | Max 384kbps(DL)/384kbps(UL) |
| EDGE： | Max 236.8kbps(DL)/236.8kbps(UL) |
| GPRS： | Max 85.6kbps(DL)/85.6kbps(UL) |
| 驱动&工具： | |
| 驱动： | Window系列, Linux 2.6以上, Android 4.0以上 |
| 工具： | 一键式升级工具 |
| 升级： | USB/FOTA升级 |
| 模组接口： | |
| USB2.0 1路 | |
| SIM卡接⼝(1.8 / 3.0V) | |
| PCM | |
| UART*2 | |
| 天线接⼝： | 主/分集(选配)/GNSS(选配) |
| 认证信息： | |
| CCC/CTA/SRRC/CE * | |
| 发射功率： | |
| GSM850/900 33±2dBm，GSM1800/1900 30±2dBm，WCDMA/HSPA 23+1/-3dBm， LTE-TDD 23±2.7dBm，LTE-FDD 23±2.7dBm | |
| 协议： | |
| PPP/ECM/TCP/UDP/DTLS/HTTP(s)/ FTP/MQTT/DTMF* | |
| 环境温湿度特性： | |
| 温度范围： | -40°C ~ +85°C（-40℃~-30℃，+75℃~85℃为扩展温度范围，部分射频指标会有恶化） |
| 存储温度： | -45°C ~ +90°C |
| 湿度： | 5%~95% |
| 电气特性： | |
| 10uA@关机 | |
| 3mA@休眠 | |
| 30mA@空闲 | |
| 供电电压：3.3V~4.2V，典型值3.8V | |
| SLM770A系列频段信息： | |
| SLM770A-CA | |
| 频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 GSM:900/1800 |
| 分集接收 ： | 支持 |
| GNSS ： | 支持 |
| SLM770A-CB | |
| 频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 GSM:900/1800 |
| 分 集 接 收 ： | 支持 |
| GNSS ： | 不支持 |
| SLM770A-CC | |
| 频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 GSM:900/1800 |
| 分集接收 ： | 不支持 |
| GNSS： | 不支持 |
| SLM770A-CE* | |
| 频段 | LTE-FDD:B1/B3/B7/B8/B20/B28 LTE-TDD:B38/B40 WCDMA:B1/B8 GSM:900/1800 |
| 分集接收 ： | 支持 |
| GNSS： | 可选 |
| 备注：*研发中 | |
